Beskrivelse for flat båndkabel:
26AWG eller 28AWG 1,27 mm PH flatt båndkabel, UL FLAT BÅNDTRÅD Grå med rød linje
UL-stil: 2651
Nominell temperatur: 105 ℃
Nominell spenning: 300Volt
Flammehemmende middel: VW-1 vertikal flammetest
Konduktør for leilighetbåndkabel
Materiale: fortinnet kobber
AWG størrelse: 26AWG gauge, 24 pins
Antall tråder i hver leder: 7/0,16 mm
Legging av tråder i hver leder: 0,5 tommer minst
Tverrsnittsareal:156 Sirkulær mil
Isolasjon av Signal flat båndkabel:
Isolasjonsmateriale: Polyvinlklorid (PVC) Grå ROHS miljømateriale
Isolasjonstykkelse gjennomsnitt: 9mil
Minimum isolasjonstykkelse: 7mil
Fysiske egenskaper for flat båndkabel:
Etter syv dager luftovn på 136℃
Gjennomsnittlig strekkfasthet: 1500 Ibs/inch2
Prosent av originalen: minst 70 %
Gjennomsnittlig forlengelse: 200 %
Prosent av originalen: minst 65 %
Elektrisk Karakteristikk av fleksibel flat signalkabel
Gnisttest: 2500V
Dielektrisk styrketest: Minimum 2000 volt
Ledermotstand: Maksimum 148Ω/KM
Isolasjonsmotstand: Maksimalt 100MΩ/KM
Kapasitet: 40pF/M
Induktans: 1,45 µH/M
Utbredelsesforsinkelsestid: 4,2 ns/m
Tekniske data for 8pin 24 pin leder 26awg 28 gauge flat båndtråd
Beskrivelse:
26AWG eller 28AWG 1,27 mm PH flatt båndkabel, UL FLAT BÅNDTRÅD Grå med rød linje
UL-stil: 2651
Nominell temperatur: 105 ℃
Nominell spenning: 300Volt
Flammehemmende middel: VW-1 vertikal flammetest
Leder for flat båndkabel
Materiale: fortinnet kobber
AWG størrelse: 26AWG gauge, 24 pins
Antall tråder i hver leder: 7/0,16 mm
Legging av tråder i hver leder: 0,5 tommer minst
Tverrsnittsareal:156 Sirkulær mil
Isolasjon av flat båndkabel:
Isolasjonsmateriale: Polyvinklorid (PVC) GråROHS miljømateriale
Isolasjonstykkelse gjennomsnitt: 9mil
Minimum isolasjonstykkelse: 7mil
Fysiske egenskaper for flat båndtråd:
Etter syv dager luftovn på 136℃
Gjennomsnittlig strekkfasthet: 1500 Ibs/inch2
Prosent av originalen: minst 70 %
Gjennomsnittlig forlengelse: 200 %
Prosent av originalen: minst 65 %
Elektrisk karakteristikk av fleksibel Signal Flat Ribbon-kabel
Gnisttest: 2500V
Dielektrisk styrketest: Minimum 2000 volt
Ledermotstand: Maksimum 148Ω/KM
Isolasjonsmotstand: Maksimalt 100MΩ/KM
Kapasitet: 40pF/M
Induktans: 1,45 µH/M
Utbredelsesforsinkelsestid: 4,2 ns/m
Tekniske data for 8pin 24 pin leder 26awg 28 gauge flat båndtråd
Kodet | Nummer | Størrelse på leder | Tykkelse | Bredde | Tillatt | |
Nei | Av kjerner | (AWG) | Komposisjon | (mm±0,1) | Toleranse (mm) | |
TA-08 | 8 | 26 | 7/0,16±0,008 mm | 0.90 | 10,16 mm | ±0.20 |
TA-24 | 24 | 26 | 7/0,16±0,008 mm | 0.90 | 30,48 mm | ±0.20 |

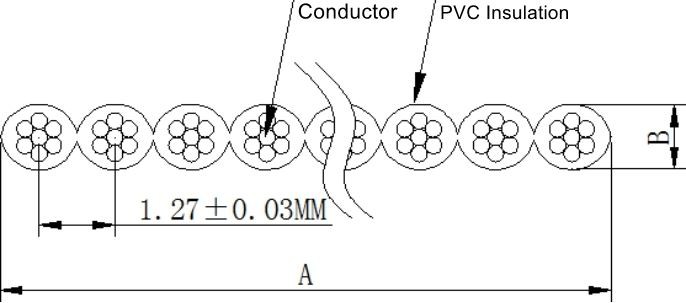

Tegning for 8 pins flat båndkabel
UL 2651 Teknisk spesifikasjon for 8 ledere, 9 ledere,......30 ledere, 40 ledere, 50 ledere, 60 ledere til 64 ledere med 28AWG grå flat båndkabel
UL stil | Maksimal brukstemperatur | Maksimal driftsspenning | Antall konduktører | Lederstørrelse | Ferdig utvendig diameter | ||
Størrelse | Kobbertrådnummer/tråddiameter | Tykkelse mm±0,05 | Bredde mm±0,2 | ||||
AWG | nr./mm±0,05 | ||||||
2651 | 105℃ | 300V | 8 | 28 | 7/0.127 | 0.90 | 10.16 |
9 | 28 | 7/0.127 | 0.90 | 11.43 | |||
10 | 28 | 7/0.127 | 0.90 | 12.70 | |||
12 | 28 | 7/0.127 | 0.90 | 15.24 | |||
14 | 28 | 7/0.127 | 0.90 | 17.78 | |||
16 | 28 | 7/0.127 | 0.90 | 20.32 | |||
20 | 28 | 7/0.127 | 0.90 | 25.40 | |||
26 | 28 | 7/0.127 | 0.90 | 33.02 | |||
30 | 28 | 7/0.127 | 0.90 | 38.10 | |||
34 | 28 | 7/0.127 | 0.90 | 43.18 | |||
40 | 28 | 7/0.127 | 0.90 | 50.80 | |||
50 | 28 | 7/0.127 | 0.90 | 63.50 | |||
60 | 28 | 7/0.127 | 0.90 | 76.20 | |||
64 | 28 | 7/0.127 | 0.90 | 81.28 | |||
